在引入PWM的概念之前,我们先需要了解的是:人眼就是一个超级积分器。
人眼看到光,是光子打到视网膜上,激发细胞内的视紫红质分子,从而触发一连串化学反应,最终导致离子通道关闭、膜电位变化,产生大脑能理解的电信号。然而这个化学反应的过程,我们称为光信号转导通路,往往需要几十到上百毫秒的时间才能完成,绝不是瞬时的。这短时间内,人眼无法分辨强烈的光线闪烁,相反如果又有新的光刺激进来,反应只会叠加,大脑就会被欺骗,感觉更亮了。举个简单的例子,50ms里,第一种情况10ms灯暗40ms灯亮,第二种情况20ms灯暗30ms灯亮,即便灯的实际亮度是一致的,大脑也会认为前者比后者更亮,并且不会察觉到闪烁。所以,在极短时间内,我们看到的这个世界不是这个世界本来的样子,而是光线强度对于时间的积分,是加权平均后的平滑结果。
我们作为那个点灯的人,只想用单片机的能理解的高低电平来“调整灯的亮度”,我们就能通过这种欺骗大脑快速闪烁的方式来曲线救国,因此,PWM(Pulse Width Modulation,脉冲宽度调制)就诞生了。其实我对PWM并不陌生,在接触单片机前,选购手机也会看看屏幕是PWM调光还是DC(Direct Current,直流电)调光,前者就是通过这种骗大脑的频闪方式来调整亮度,而后者则是直接改变电流大小来调整,虽然对眼睛更友好,但成本高,电路驱动更复杂,买台性价比中端机,PWM就可以了。
PWM相关基本概念
占空比

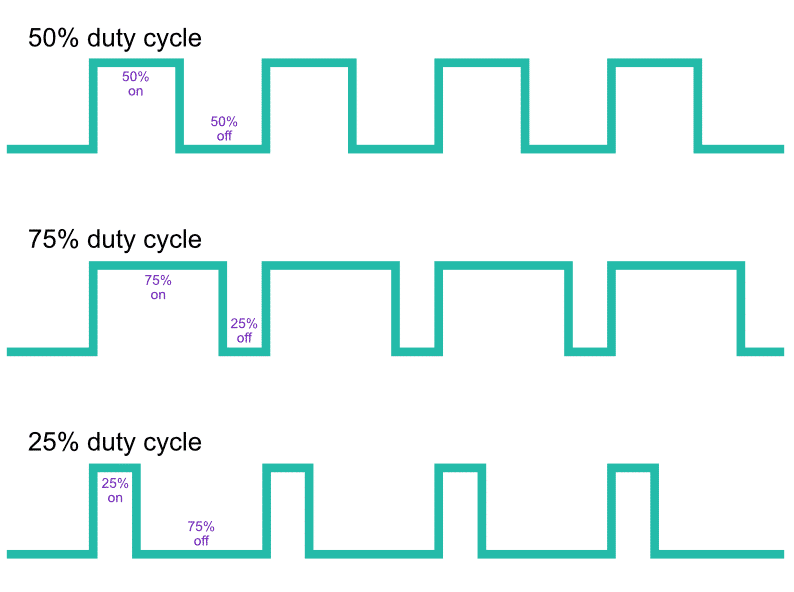

换个角度思考,与ADC恰恰相反,PWM是将数字信号转为模拟信号的一种方法。如果我们需要使用PWM控制LED亮度,LED引脚电平输出则是代表不断闪烁的方波,如下图:

上面有三个方波,区别在于每个周期内维持高电平的时间占比不同,我们将这个占比称为占空比(Duty Cycle)。占空比直接决定了人眼感知的LED亮度,高电平电压(即单片机VCC电压,STM32上是3.3V)乘以占空比就是人眼感知的模拟电压。例如,50%的占空比,模拟电压就是3.3*50%=1.65V,其与直接拉高1.65V呈现的LED亮度是一致的。(直接决定LED亮度的实际上是电流而非电压,但PWM极高频情况下电阻变化可忽略不计。)
Prescaler、Counter Period、PWM模式、CCR
Prescaler和Counter Period我们在Day1的基本定时器那里已经接触过了,CNT(Counter Register,计数寄存器)每过Prescaler个时钟周期加一,直到Counter Period设定值触发中断回调。在PWM中,Prescaler和Counter Period的计数逻辑依然是这样,但唯一的差异CNT数到Counter Period后不再触发回调了,而是CNT从0数到Counter Period的过程本身就定义为一个PWM方波周期。
例如,时钟频率为72MHz,我们需要配置一个PWM频率为10KHz,根据我们之前已经掌握的公式:
定时时间=(Prescaler+1)*(Counter Period+1)*时钟周期
这里的定时时间就是我们要的PWM周期,为了方便计算,我们全部转换为频率:
PWM频率=时钟频率/((Prescaler+1)*(Counter Period+1))
那么(Prescaler+1)*(Counter Period+1)就是时钟频率除以PWM频率,即72MHz/10KHz=72000KHz/10KHz=7200。不妨设Prescaler为72-1=71,Counter Period为100-1=99,即可满足条件。
配置完PWM周期后,我们就可以开始设置一个周期内哪个时间点开始翻转电平了。PWM提供两个模式,分别是模式1和模式2,前者是一个周期内由高电平转向低电平,另一个则反之,下面以模式1为例。我们的Counter Period设置的是99,意味着CNT从0数到99作为一个周期,因此,如果我们需要占空比50%,那我们只要让CNT数50开始从高电平翻向低电平即可。这个“50”分界线就是CCR(Compare Register,比较寄存器),在STM32CubeMX中称为Pulse(脉冲值)。
简单使用
在STM32中,PWM在TIM3中可用,其分为Channel 1、Channel 2和Channel 3,分别对应PA6、PA7、PB0三个引脚,今天以Channel 2为例。
首先启动PWM:
|  |  |
此时是恒定占空比PWM,我仔细看PA7的LED,相比常亮LED,实际上眼睛还是有点不太舒服,因为PWM本来就不常用于显示恒定光。下面每过10ms改变占空比实现呼吸灯:
|  |  |
__HAL_TIM_SET_COMPARE()函数负责修改CCR的值,逻辑很简单,整体写在while(1)循环里效果更好。
